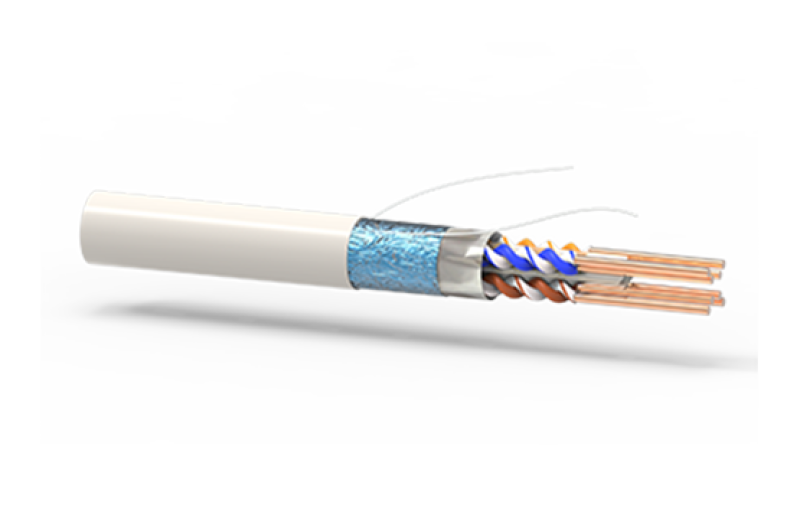

  • 六类4对屏蔽双绞线缆

  • 六类4对屏蔽双绞线缆

    六类4对屏蔽双绞线支持多种布线结构和传输媒体，如语音、数字、图像、视频通信等局域网络环境，带宽达到500MHZ。符合UL和ROHS 标准要求。

    采用优质单根裸软铜导线，中心十字骨架结构分隔各线对及精确的不同线对扭绞节距，减小了近端串扰损耗，为系统链路提供丰富的余量支持。在4对双绞线线对外整体纵包单面铝箔，具有更好的抗外部电磁干扰能力，适应各种复杂的环境。


    • 0.00
      0.00
商品描述

六类4对屏蔽双绞线支持多种布线结构和传输媒体，如语音、数字、图像、视频通信等局域网络环境，带宽达到500MHZ。符合UL和ROHS 标准要求。

采用优质单根裸软铜导线，中心十字骨架结构分隔各线对及精确的不同线对扭绞节距，减小了近端串扰损耗，为系统链路提供丰富的余量支持。在4对双绞线线对外整体纵包单面铝箔，具有更好的抗外部电磁干扰能力，适应各种复杂的环境。


名称型号单位
六类4对屏蔽双绞线缆S617-F305米/轴


物理性能机械性能电气性能
导体材料实心软铜导体护套抗张强度≥13.5MPa特性阻抗100±15Ω
导体直径23AWG护套断裂伸长度≥150%单根导体最大电阻≤9.5Ω/100m
绝缘体材料Skin-foam-skin PE老化时间及温度24*7h 100±2℃直流电阻不平衡≤5%
绝缘体外径Skin-foam-skin PE老化后护套抗张度≥12.5MPa工作电容最大值≤5.6nF/100m
屏蔽层材料单面复合铝箔老化后护套断裂伸长率≥125%

屏蔽层厚度0.06±0.01mm



编织层材料镀锡圆铜丝



外护套材质PVC、LSZH



成品外径7.3±0.5mm



最小弯曲半径8倍线缆外径



使用温度-20-60℃
